0.5米单槽凿井悬吊天轮

0.5米单槽凿井悬吊天轮

凿井悬吊天轮是按JZ系列凿井绞车钢丝绳最大净张力进行配套设计的供立井凿井期间悬吊管路、风筒、稳绳等施工设备及装置用。
产品执行标准MT327—93《天轮》。凿井天轮用于立井凿时悬吊吊盘及稳绳。立井天轮及凿井天轮的轮体只作旋转运动。

您可以电话联系我们
186-0988-5507

0.5米单槽凿井悬吊天轮介绍

凿井悬吊天轮是凿井竖井施工中为凿井绞车钢丝绳提供支撑和导向的专用设备。按凿井绞车的性能,悬吊天轮分为双槽悬吊天轮和单槽悬吊天轮二种。

凿井悬吊天轮产品结构
1)双槽悬吊天轮和单槽悬吊天轮的结构主要有绳轮、固定轴、轴套及轴承座组成。
2)两种悬吊天轮均采用固定轴﹑整体轴承座支承,轴承座与绳轮采用铸钢,固定轴采用45号优质碳素钢并经调质处理车削而成。
3)双槽悬吊天轮采用绳轮与轴承座可调型式,使用时根据实际情况进行选用,还可根据情况,另行组合设计。

0.5米单槽凿井悬吊天轮主要与JZ系列5吨凿井绞车共同用于悬吊吊盘和稳绳的场合。

0.5米单槽凿井悬吊天轮技术参数

最大绳径(mm)  23
单绳最大静张力(KN)  50
轴    径(mm)  90
轮    径(mm)  500
外    径(mm)  595
轴承座距(mm)  260
轴    长(mm)  430
中 心 高(mm)  90
质    量(kg)  130

0.5米单槽凿井悬吊天轮产品图片

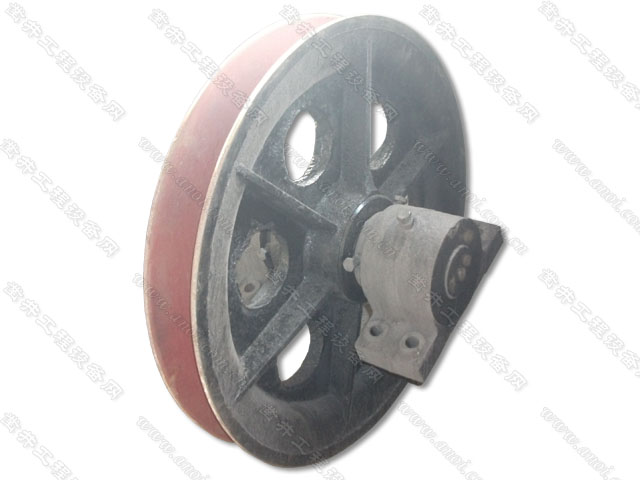

0.5米单槽凿井悬吊天轮

0.5米单槽凿井悬吊天轮-0.5米单槽凿井悬吊天轮

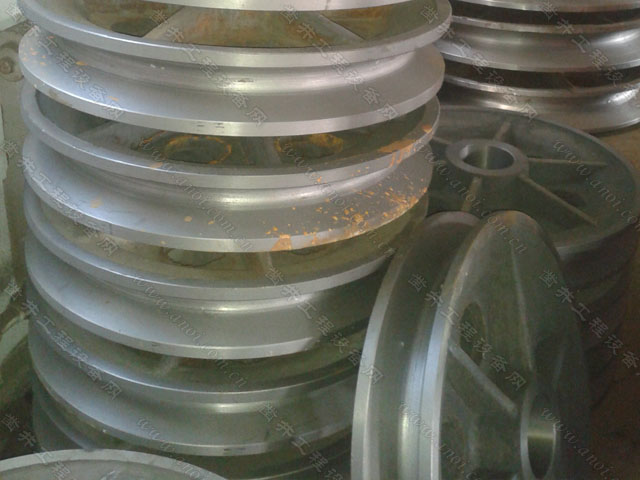

0.5米单槽凿井悬吊天轮毛坯

0.5米单槽凿井悬吊天轮-0.5米单槽凿井悬吊天轮毛坯

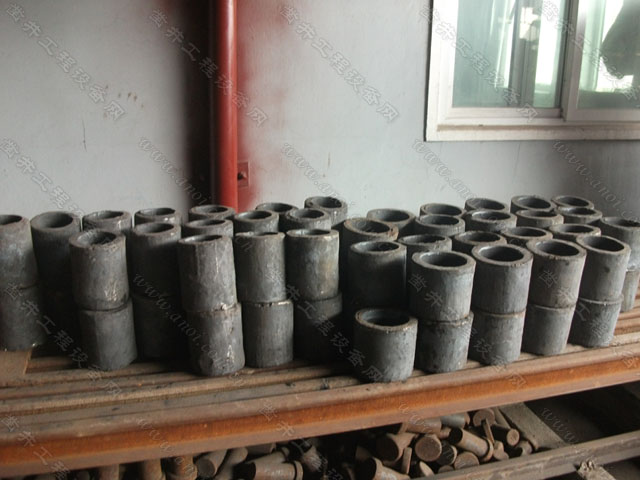

0.5米单槽凿井悬吊天轮轴套毛坯

0.5米单槽凿井悬吊天轮-0.5米单槽凿井悬吊天轮轴套毛坯

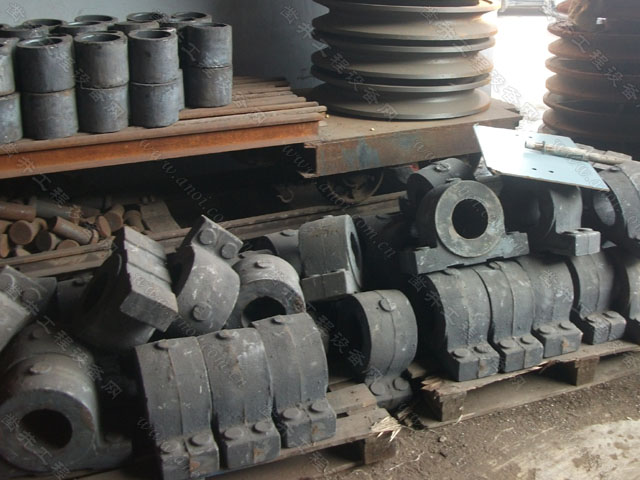

0.5米单槽凿井悬吊天轮轴承座毛坯

0.5米单槽凿井悬吊天轮-0.5米单槽凿井悬吊天轮轴承座毛坯

加工中的0.5米单槽凿井悬吊天轮

0.5米单槽凿井悬吊天轮-加工中的0.5米单槽凿井悬吊天轮

加工中的0.5米单槽凿井悬吊天轮

0.5米单槽凿井悬吊天轮-加工中的0.5米单槽凿井悬吊天轮

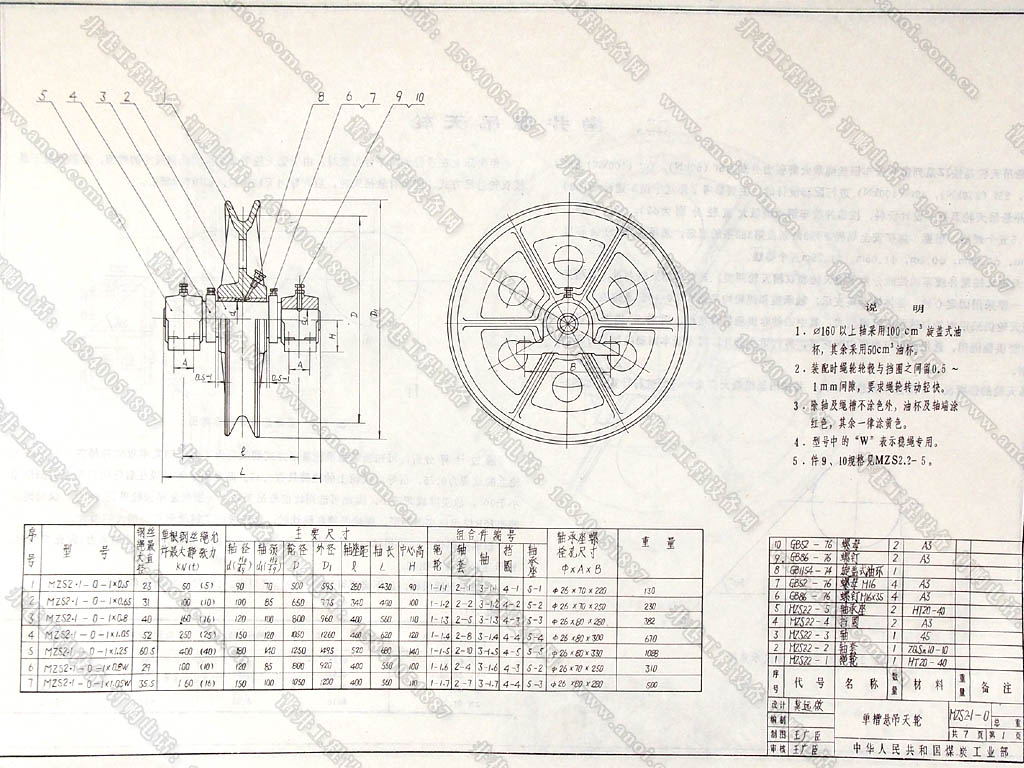

0.5米单槽凿井悬吊天轮结构和尺寸

0.5米单槽凿井悬吊天轮-0.5米单槽凿井悬吊天轮结构和尺寸
